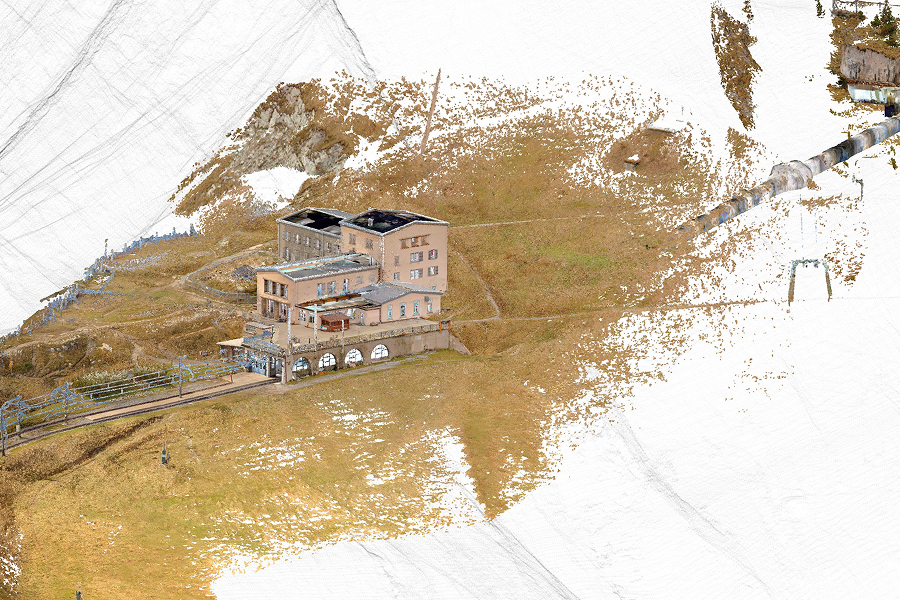

Acquisition de nuage de points
Pour modéliser fidèlement la réalité, nous captons l’existant en trois dimensions avec une richesse de détails. Équipés de l’ensemble des technologies de mesure actuelles, stations totales, récepteurs GNSS, drones, scanners laser fixes, mobiles et systèmes de mobile mapping, nous adaptons notre méthode d’acquisition à la complexité, à la taille et à l’accessibilité de chaque site.
- Mesures de base et calage précis : Utilisation de nos stations totales et récepteurs GNSS pour assurer un géoréférencement parfait et un calage rigoureux de l’ensemble des données géographiques dans le système de coordonnées officiel.
- Numérisation laser terrestre et mobile : Relevé millimétrique de structures complexes, d’intérieurs de bâtiments ou d’ouvrages d’art grâce à nos scanners 3D fixes, ou relevé à grande échelle d’infrastructures routières par scanner mobile.
- Levés aériens par drone : Acquisition photogrammétrique ou LiDAR pour cartographier de vastes territoires, des zones de montagne ou des toitures d’accès difficile, générant des nuages de points denses et des orthophotos haute résolution.

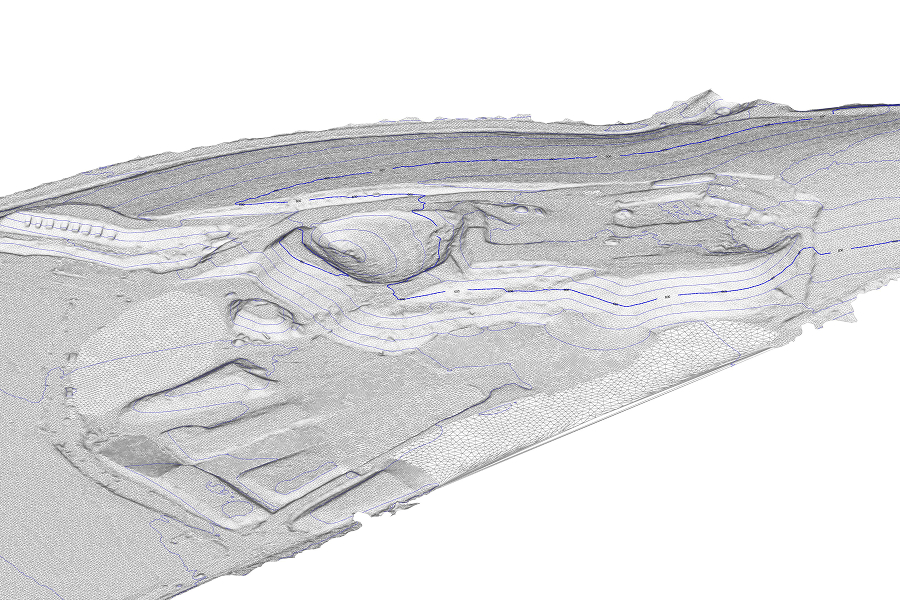

Modèle numérique de terrain (MNT)
À partir des nuages de points captés sur le terrain, nous créons des représentations virtuelles et mathématiques ultra-précises de la surface topographique. En filtrant la végétation, les bâtiments et les objets anthropiques, nous modélisons le sol brut pour en extraire la topographie exacte.
- Traitement et classification des données : Filtrage avancé et classification rigoureuse des nuages de points (issus du LiDAR, du drone ou du scanner mobile) pour isoler le sol naturel des éléments de sursol (arbres, constructions, véhicules).
- Exploitation et livrables : Génération de modèles de maillage (fichiers de surfaces 3D), de lignes de rupture de pente, de courbes de niveau précises et de grilles d’altitudes adaptées à vos logiciels de DAO/SIG.
- Applications concrètes : Fourniture de bases indispensables pour les études d’impact, les projets de génie civil, la planification hydrologique (zones inondables), l’analyse des risques naturels ou les calculs de cubatures de terrassement.

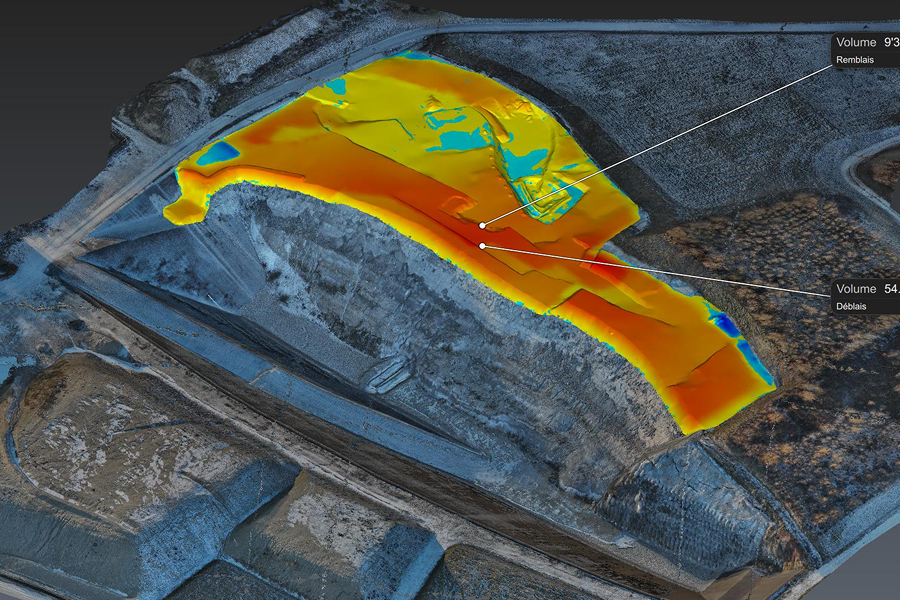

Calculs de volume
La précision de nos modèles 3D nous permet de quantifier avec une exactitude les volumes de matériaux, de stocks ou de excavations. Que ce soit pour le suivi de chantiers, la gestion de carrières ou des projets d’aménagement, nous fournissons des cubatures fiables, indispensables à votre gestion technique et financière.

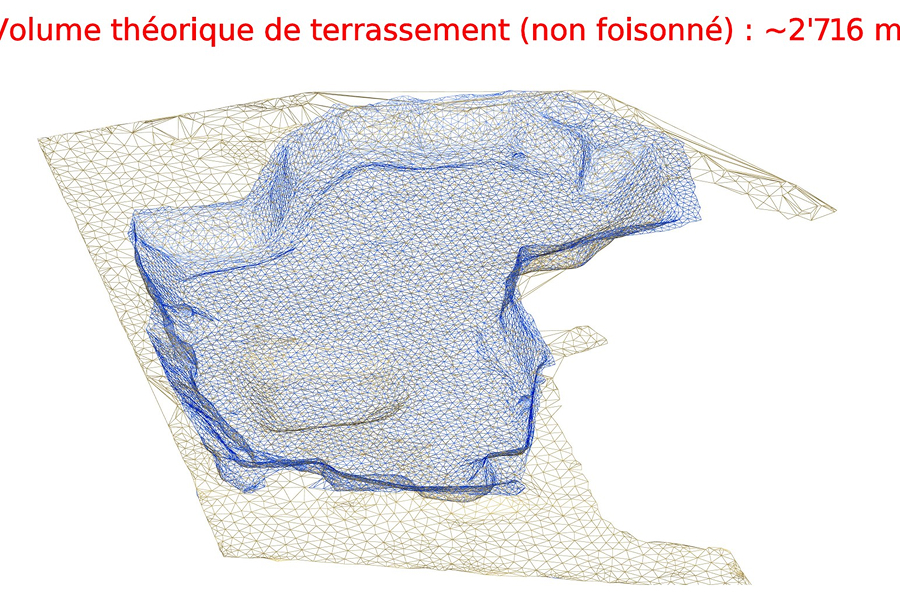

- Comparaison de surfaces 3D : Calcul précis des volumes de terrassement (déblais et remblais) par la comparaison de deux états de terrain successifs (par exemple, le terrain naturel d’origine et le fond de fouille après travaux).
- Cubature de stocks et de dépôts : Mesure rapide et sécurisée (souvent par drone) de stocks de matériaux en vrac (graviers, sable, terre, bois) pour vos inventaires ou le contrôle des flux.
- Profils et rapports détaillés : Génération de rapports de calcul clairs accompagnés de profils en long et en travers, de cartes de différences de hauteurs (zones de coupe/remplissage) et de modèles 3D colorisés pour faciliter la visualisation des mouvements de terre.

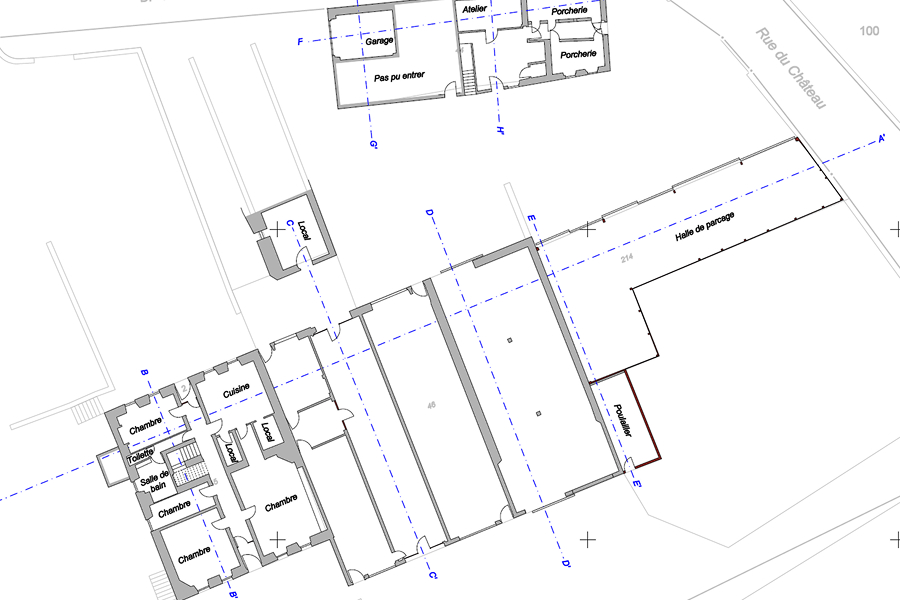

Plan de base d’architecture
À partir des nuages de points denses et précis captés lors de nos relevés 3D, nous extrayons et dessinons les plans de base indispensables à vos projets de rénovation, de transformation ou d’agrandissement. Nous traduisons la réalité numérique en documents d’architecture 2D rigoureux, directement exploitables par vos architectes et ingénieurs.
- Plans d’étages et de masse : Dessin détaillé de chaque niveau (sous-sol, rez, étages, combles) localisant précisément l’épaisseur des murs, les ouvertures (portes, fenêtres), les éléments porteurs, les cages d’escaliers et les équipements fixes.
- Coupes verticales (longitudinales et transversales) : Génération de coupes altimétriques aux endroits stratégiques du bâtiment pour mettre en évidence les hauteurs sous plafond, les épaisseurs de dalles, les structures de charpente et les raccordements de niveaux.
- Élévations et façades : Représentation fidèle des façades extérieures, capturant les détails architecturaux, l’alignement des baies vitrées, les modénatures, ainsi que les hauteurs de faîtage et de corniche.
- Intégration DAO / CAO : Livraison des fichiers vectoriels structurés (formats DWG, DXF ou PDF) prêt à être intégrés dans vos logiciels de dessin.

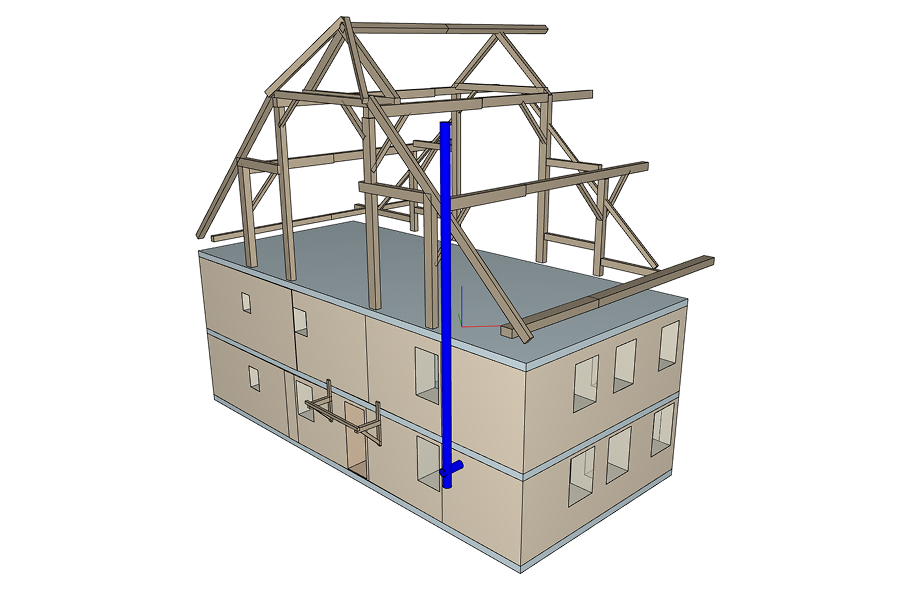

Maquette 3D BIM
Pour accompagner la transition numérique de vos projets de construction ou de rénovation, nous transformons nos nuages de points 3D en maquettes numériques. Nous fournissons la structure géométrique 3D précise du bâtiment existant, offrant ainsi à l’architecte une base de travail tridimensionnelle fiable et prête à être enrichie.
- Modélisation de l’enveloppe et des structures : Modélisation 3D rigoureuse des volumes du bâtiment (murs porteurs, dalles, poteaux, charpentes, toitures, ouvertures) sur la base des mesures réelles récoltées sur le terrain.
- Base de travail pour l’architecte : Livraison d’une maquette géométrique propre et exploitable, permettant à l’architecte de concevoir son projet d’aménagement, de transformation ou d’extension directement sur un jumeau numérique fiable de l’existant.
- Formats d’échange standardisés (BIM) : Exportation des maquettes dans les formats d’échange universels (notamment IFC) pour garantir une compatibilité parfaite avec les logiciels d’architecture du marché (Revit, Archicad, etc.).

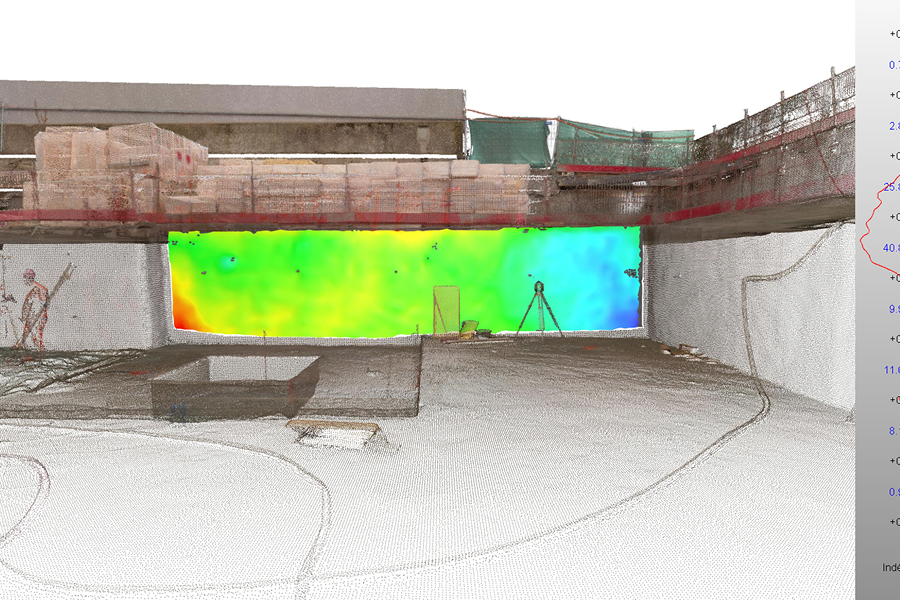

Analyse de déformation
La confrontation de l’état réel d’un ouvrage avec sa géométrie théorique (modèle CAO) ou avec un état antérieur permet d’identifier les moindres anomalies structurelles. Grâce à la comparaison de nuages de points ou de maillages 3D de haute précision, nous mettons en évidence et quantifions les déformations physiques d’une structure.
- Comparaison tridimensionnelle précise : Analyse comparative automatique et millimétrique par superposition (best-fit) de nuages de points ou de maillages issus de scans successifs pour détecter les mouvements, tassements, ou fléchissements dans le temps.
- Contrôle de planéité et de verticalité : Inspection rigoureuse de dalles, de radiers, de façades ou de parois de soutènement pour identifier les défauts de planéité, les faux-aplombs ou les bombements anormaux.
- Cartographie des écarts (Colorimétrie 3D) : Génération de cartes d’écarts colorisées intuitives (spectres de couleurs) permettant de visualiser instantanément l’ampleur et la localisation exacte des déformations par rapport à un plan de référence ou à une maquette théorique.
Gravières et décharges
L’exploitation de gravières et de décharges est soumise à des réglementations environnementales et territoriales strictes. Nous assurons un suivi topographique et géométrique rigoureux de vos sites afin de vous garantir une gestion optimale des volumes et une conformité totale avec les autorisations de l’État et les normes en vigueur.
- Suivi des volumes et cubatures : Calculs réguliers des volumes de matériaux extraits (dans les gravières) ou remblayés (dans les décharges) par comparaison de modèles 3D successifs (généralement acquis par drone), indispensables pour vos bilans d’exploitation et déclarations officielles.
- Contrôle des périmètres d’exploitation : Vérification géométrique stricte des limites d’extraction et de remblayage afin de garantir le respect rigoureux des périmètres autorisés (plans de zone, plans d’extraction) et des pentes finales de talutage.
- Profils et plans de remise en état : Élaboration des plans de profils de suivi et des documents nécessaires pour attester de la bonne exécution des étapes de réaménagement et de remise en culture des sites en fin d’exploitation, conformément aux directives cantonales.
